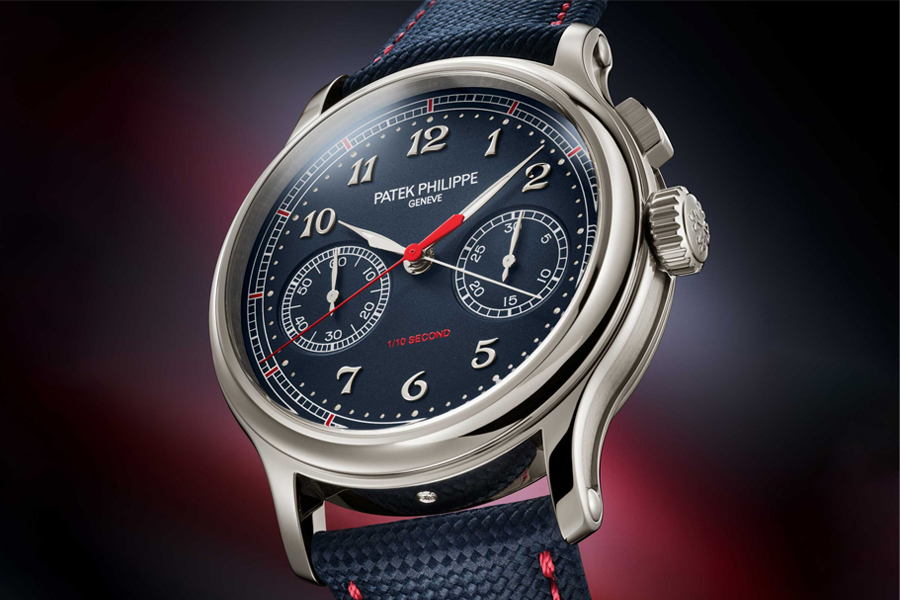

PATEK PHILIPPE Ref. 5470P-001 1/10th Second Monopusher Chronograph
กับ 7 สิทธิบัตรของกลไกอินเฮ้าส์คาลิเบอร์ CH 29-535 PS 1/10 ที่ถือเป็นอีกหนึ่งในความภาคภูมิใจของ PATEK PHILIPPE กับนวัตกรรมด้านการพัฒนากลไกโครโนกราฟระดับสูงเช่นนี้ ตั้งแต่ 1.) การแสดงร่วมศูนย์กลาง (Concentric display) (Patent WO2012104688A1) ที่มีพื้นฐานมาจากแกนเข็มชี้แบบเดินเรียบสองเข็ม ซึ่งสามารถให้ความมั่นใจในการอ่านค่าทั้งในแบบวินาที และแบบเศษส่วนในหนึ่งวินาทีได้อย่างชัดเจน
2.) ช่องบากบนแกนกระปุกลาน (Notch in the barrel arbor) (Patent WO2017005394A1) โดยการเพิ่มช่องบากนี้จะช่วยลดแรงดึง ที่ผลักกำลังโดยตะขอสปริงขณะที่เมนสปริงกำลังขึ้นลาน นอกจากนี้ยังช่วยให้แกนกระปุกลานมีขนาดเส้นผ่าศูนย์กลางที่เล็กลง ซึ่งจะช่วยเพิ่มพลังงานที่เก็บสะสมในเมนสปริง ด้วยการเพิ่มขดวงของสปริงได้เพิ่มเติมขึ้นอีก
3.) เฟืองขับ 1/10 ด้วยคุณสมบัติการต้านการสะท้อนกลับ (1/10 driving wheel with anti-backlash feature) (European patent application EP3042250A1) ที่มีดีไซน์แบบสองระดับ (เฟืองด้านบนพร้อมด้วยซี่แบบยืดหยุ่น และเฟืองด้านล่างพร้อมด้วยซี่แบบแข็ง) ที่จะช่วยให้สามารถสร้างสรรค์เฟืองที่ต้านแบคแลชได้ ซึ่งจะมีทั้งขนาดที่กะทัดรัดและยังใช้พลังงานน้อยอีกด้วย
4.) โครโนกราฟพร้อมตะขอดูดซับแรงสั่นสะเทือน (Chronograph with shock-absorber hook) (Patent WO2015173372A2) ในกรณีที่เกิดแรงสั่นสะเทือน ระบบนี้จะยึดคลัทช์โยกของกลไกโครโนกราฟที่กําลังทํางานไว้อย่างปลอดภัย เพื่อป้องกันการแทรกแซง ที่อาจรบกวนการจับวัดเวลาสั้นๆ ซึ่งกําลังดําเนินอยู่ ไม่ว่าจะในรูปแบบใด
5.) เพนดูลัมดูดซับแรงสั่นสะเทือน (Pendulum shock absorber) (Swiss Patent CH713473A2) เป็นระบบที่ใช้ประโยชน์จากกำลังของการเร่งแรงสั่นสะเทือน เพื่อรักษาให้ชิ้นส่วนต่างๆ ของกลไกอยู่ในตําแหน่งที่ต้องการ เพื่อให้สามารถมั่นใจได้ถึงการทำงานอย่างถูกต้องของชุดกลไก ไม่ว่าจะเป็นในโหมดการแสดงเวลาปกติ หรือในขณะใช้งานฟังก์ชั่นโครโนกราฟ
6.) สารเคลือบผิวสําหรับเข็มซิลิคอน (Surface primer for the silicon hand) (European patent application EP3764167A1) เป็นการเคลือบสารรองผิวอย่างละเอียดชั้นดี (อย่างเช่นพีวีดี (PVD) หรือซีวีดี (CVD)) ซึ่งกระบวนการนี้จะช่วยปรับการยึดเกาะ ของแลคเกอร์บนพื้นผิวซิลิคอนออกไซด์ได้อย่างมีประสิทธิภาพ (Silinvar®)
7.) กระบวนการประกอบชิ้นส่วนนาฬิกา (Assembly process for watch components) (European patent EP 3309624 B1) ที่ถือเป็นผลลัพธ์ที่ได้จากการเคลือบโลหะหลายชั้น โดยกระบวนการนี้เป็นการผสานสองวัสดุฐานเข้าด้วยกัน ซึ่งหนึ่งในนั้นคือวัสดุที่ไม่ใช่โลหะ ซึ่งจะช่วยให้ท่อของเข็มชี้ชนิดซิลินวาร์ (Silinvar®) สามารถผ่านกระบวนการบัดกรีแข็งได้
สิทธิบัตรเหล่านี้ยังสมทบด้วยอีก 6 นวัตกรรม ที่ผ่านการจดสิทธิบัตรจากคาลิเบอร์ CH 29-535 PS ซึ่งเปิดตัวในปี 2009 โดยทั้ง 17 สิทธิบัตรนั้นมาจากการพัฒนาชุดออสซิโลแม็กซ์ (Oscillomax®) จากปี 2011 และสิทธิบัตรสําหรับบาลานซ์สปริงสไปโรแม็กซ์ (Spiromax®) อันมีประสิทธิภาพสูงสุด พร้อมด้วยขั้วโค้งและตัวบอสด้านในจากปี 2017
ด้วยการหลอมรวมของนวัตกรรมมากมายเหล่านี้ กลไกอินเฮ้าส์คาลิเบอร์ใหม่อย่าง CH 29-535 PS 1/10 นี้จึงได้ผนึกรวมเป็นหนึ่ง จากการประดิษฐ์คิดค้นรวมทั้งหมด 31 นวัตกรรมที่พัฒนาและจดสิทธิบัตรโดย PATEK PHILIPPE และทั้งหมดล้วนเกิดขึ้นเพียงในช่วงระยะเวลา 20 ปีแรกแห่งศตวรรษที่ 21 เท่านั้น
